钢筋桁架楼承板作为第三代新型楼承板，其施工工艺也是一项新的技术，应在充分考虑其工艺特点

并做好各项施工技术配合措施的条件下，使该工艺的优点得到最大发挥，取得最大综合效益。

 a、需从钢筋桁架楼承板适用范围考虑，桁架板，板型是依据原结构设计配“钢筋” ，板材厚度考虑

选取，但其做为无支撑条件是由已经先取的板型决定，施工时超过该板型最大无支撑跨则需要设置

临时支撑，例如：主楼M层（1/7 ~2/7）轴交（2/H)~K轴，跨度为3.7M，选择600宽板型的TD3-70

板型，其最大无支撑跨度为3.2M，则本跨须设现场支撑以满足施工要求，注本工程设置现场支撑部位

见初步设计图，支撑形式初步方案为通跨方斗架子如图

b、根据钢筋桁架楼承载力特点，桁架板纵向的悬挑长度最大为7倍桁架高度，若不满足则架设临时支撑

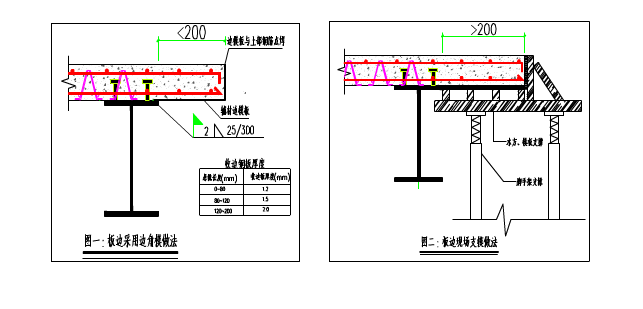

（见a条）而横向最大悬挑为200MM见下图一，且需要设置封边角模以实现悬挑过大需要现场支模，见

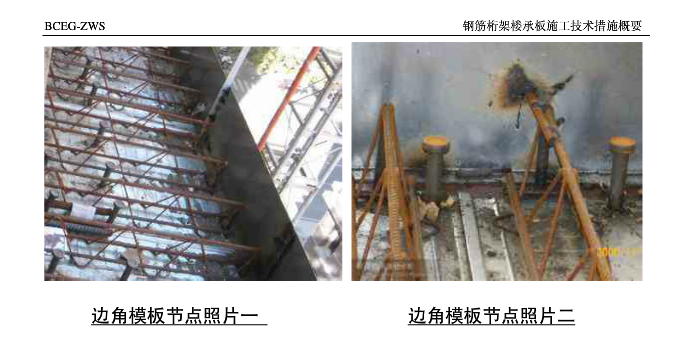

下图二；边角模侧板及与桁架钢筋电焊拉结，参见节点照片一、二。

c、钢筋桁架板与心筒墙，钢柱的连接方式采用角钢支撑并焊接锚栓钉的形式，此项内容为增加节点措施

原结构设计无此项内容如下图

d、根据钢筋桁架楼承板承载力特点，若板上预留机电洞口，结构洞口等，不允许先行断筋开设洞口，若桁架板

钢筋被先行切断则其必将推动承载力，处理措施为，混凝土浇筑前在洞口周围设置收口网片（预留出洞口部位不

浇筑混凝土）待板混凝土强度满足要求后切除洞口部位钢筋桁架板。

e、因钢筋桁架楼承板构造特点，即出厂时纵向的上部钢筋，下部钢筋已经设置并以腹杆钢筋连接固定成桁架结构

，机电管线施工时垂直于纵向钢筋布置会比普通绑扎钢筋增加难度，可待所有 本区域钢筋桁架楼承板全部铺设完

成再进行机电管线的铺设工作。
